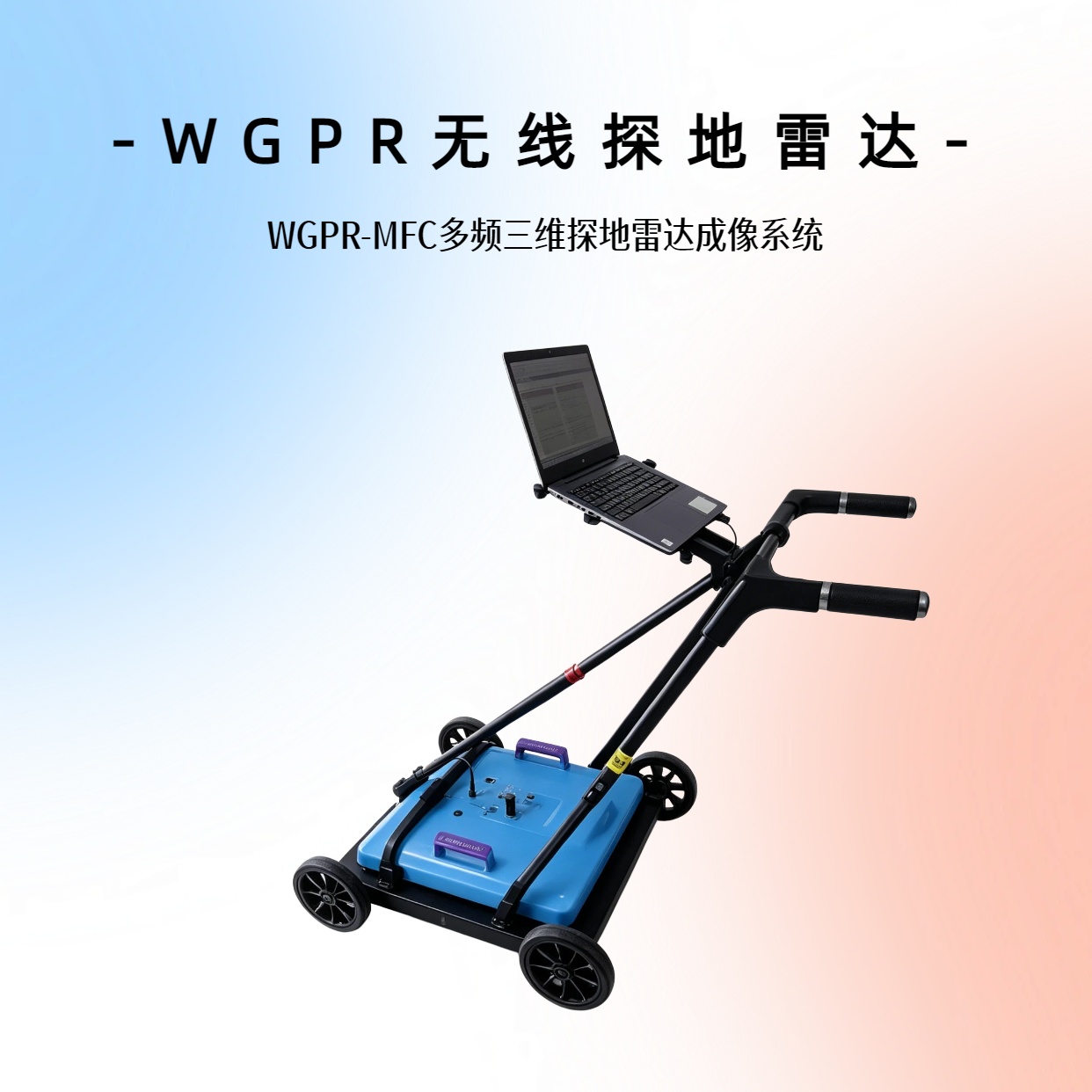

WGPR-MFC多频三维无线探地雷达
WGPR-MFC多频三维无线探地雷达采用多频率复合技术。
产品介绍
WGPR-MFC多频三维无线探地雷达采用多频率复合技术，高频段采用400MHz/600MHz/
700MHz/900MHz，低频段采用 200MHz/250MHz，将两种中心频率的天线集成在一个探头中，与单频探头相比较能够同时兼容探测深度和分辨率的需求，一次扫描既能够探测浅埋的小直径管道又能够探测深埋的大直径管道，两种天线有效频率重叠区域减小，有效频率覆盖范围增大，不仅可以提高探测效率，而且可以通过高低频天线探测数据的相互比较，大大提高管线的识别效率。
技术参数
|
名称 |
内容 |
|
天线频率 |
内置多种天线，200MHz、400MHz、600MHz、900MHz任意双频天线组合，支持双频同时工作（可根据客户需求进行定制） |
|
通道个数 |
2通道，主机最大支持20通道 |
|
采样点数 |
512、1024、2048、4096、8192可调 |
|
探测深度 |
最大探测深度≥5米(视不同介质而定） |
|
采集软件 |
实时滤波，背景消除、自动增益、自动追踪等 |
|
扫描速率 |
1 ～ 1000扫描/秒，可选 |
|
A/D位数 |
16位 |
|
动态范围 |
≥178dB |
|
显示方式 |
伪彩图、堆积波形图、灰度图、3D显示 |
|
采集方式 |
逐点测量、距离触发测量、连续测量，自动巡航测量 |
|
GPR接口 |
可适配主流品牌GPS、RTK 实现数据帧同步显示 |
|
采集速度 |
最大可达25km/h |
|
工作温度 |
-10℃ ～ 50℃ |
|
存储温度 |
-40℃ ～ 70℃ |
|
系统功耗 |
13.3W |
|
系统供电 |
锂电池12V DC, 12 Ah |
|
防护等级 |
IP65 |
|
尺寸 |
50cm×50cm×35cm |

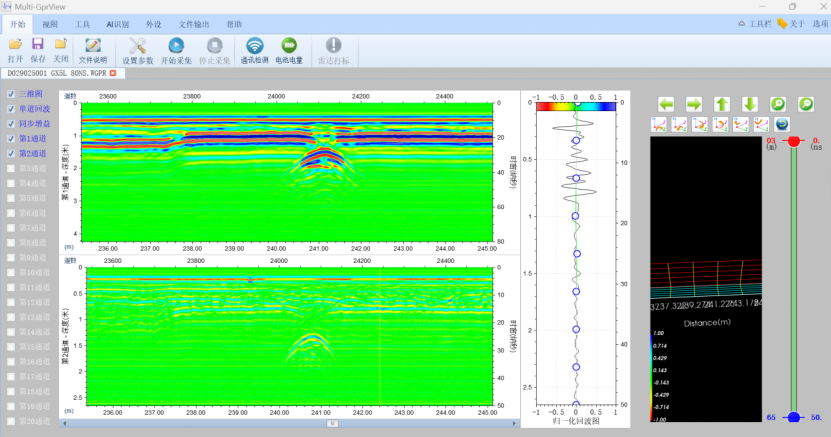

WGPR-MFC多频三维无线探地雷达250MHz&700MHz标准模型测试效果图
