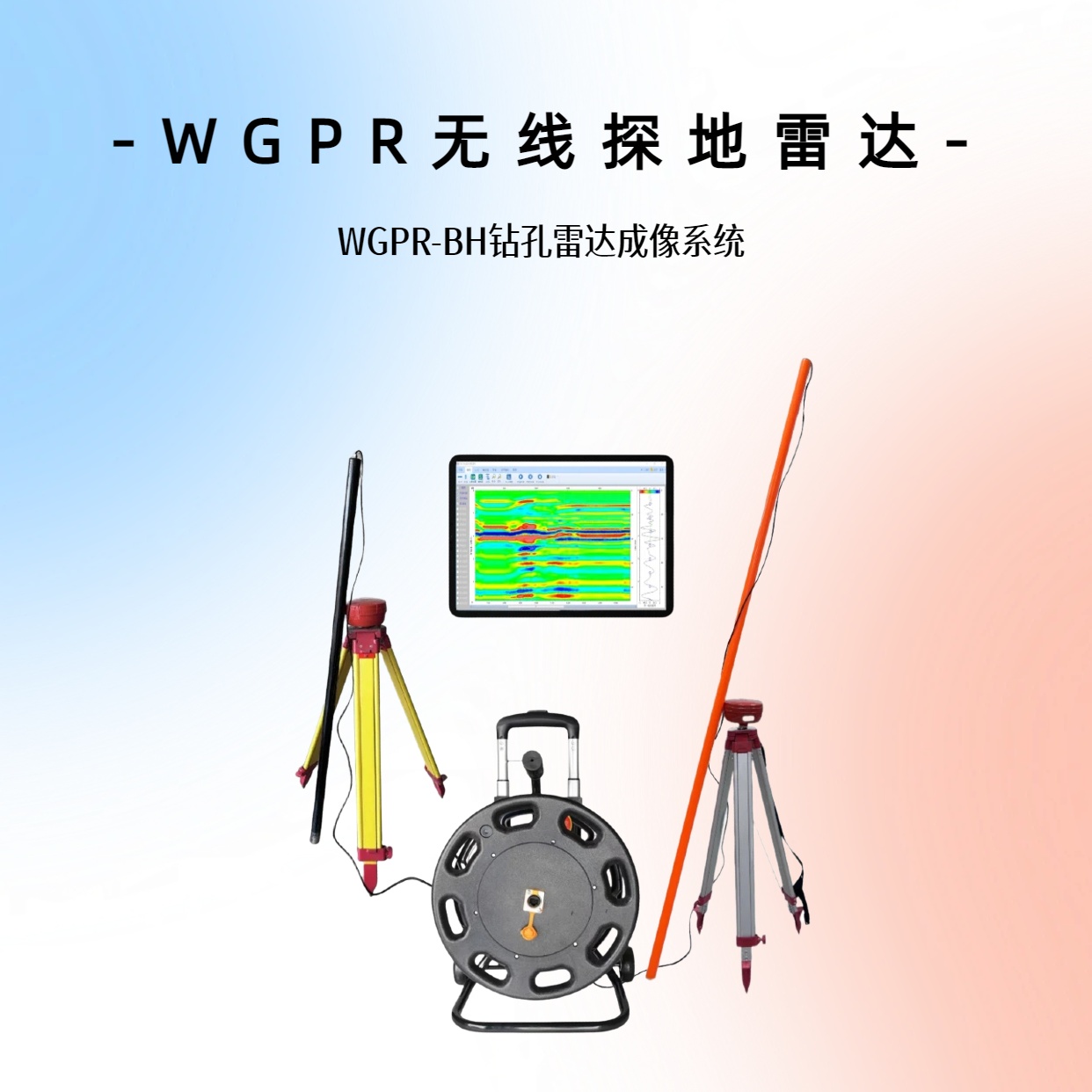

WGPR-BH钻孔雷达
WGPR-BH钻孔雷达是一种探测介质孔中四周地质特征的仪器。
产品介绍
WGPR-BH钻孔雷达是探地雷达的一种特殊模式，是一种探测介质孔中四周地质特征的仪器，钻孔雷达与地面使用的探地雷达原理相同，它利用一个天线发射高频电磁波，另一个天线接收来自地下岩土介质的反射波，当介质中存在不良地质环境时（如裂隙、层理、断裂、破碎带、岩溶、地下水），不良地质与周围岩体的介质差异较大，容易形成强烈的反射波，利用这些特征就可以推断介质的形态。
|
名称 |
产品特点 |
应用领域 |
应用场景 |
|
WGPR-BH |
|
1、钻孔取样特征对比检测 2、管中360°地质特征检测 3、管道机器人同步检测管道内壁地质病害 4、可作为地面雷达使用特征 |
1、钻孔检测 2、管道内壁360°病害检测 3、管道机器人同步检测管道内壁地质病害 4、地面拖动常规检测 5、610MHz钻孔雷达，兼容国内外主流GNSS-RTK测量系统，帧同步GPS坐标 |
产品参数
|
名称 |
内容 |
|
中心频率 |
100MHz、400MHz、900MHz（频率可根据需求定制） |
|
时窗范围 |
0～1000ns |
|
采集速度 |
最大4.8米/秒 |
|
测量模式 |
距离测量，连续测量，单点测量 |
|
工作方式 |
同孔/跨孔径 AA AB |
|
直径 |
40mm（±1mm） |
|
长度 |
50-260cm(±0.5cm) |
|
内置 |
姿态传感器 |
|
工作温度 |
-10℃～50℃ |
|
功率范围 |
≤8W |
|
供电方式 |
内置电池/外接 |
|
主控连接 |
有线 |
