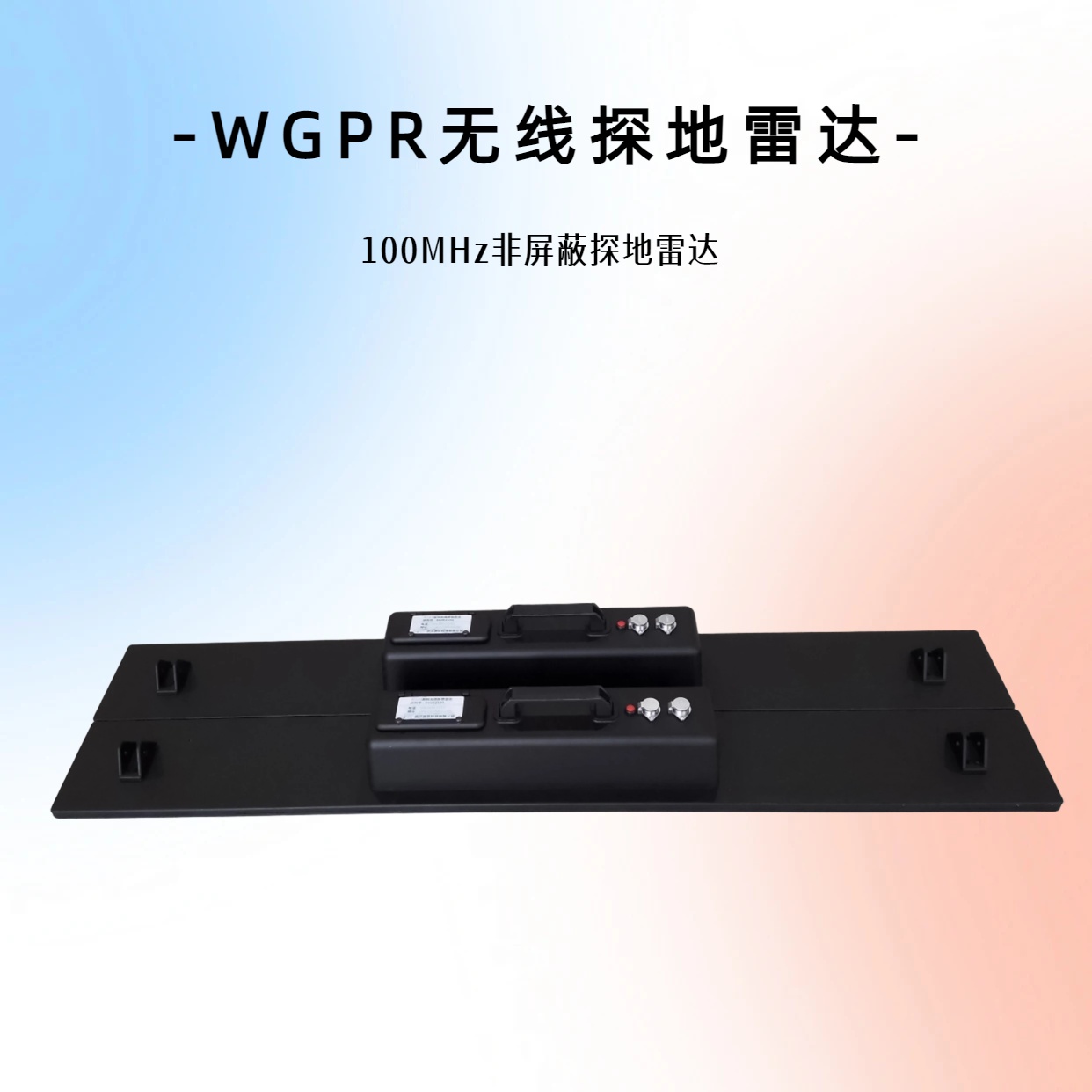

WGPR-100型无线探地雷达

WGPR-100型无线探地雷达是高频高分辨率、无线便携的主流机型，主打浅地表精细探测，兼顾城市管线、路基病害、隧道超前预报等场景，是工程勘察与市政检测的主力设备。

产品定位与核心优势

100MHz 高频宽带脉冲无线探地雷达，高分辨率 + 中等穿透，无线一体化、单人快速部署，适配城市 / 野外复杂环境。

o分辨率领先：100MHz 高频，可识别0.1–0.2m 级小目标（管线、裂缝、空洞）。

o无线双模：WiFi + 蓝牙，实时回传 + 离线存储，空旷传输50–100m。

o工业级防护：IP65，宽温（-20℃~+60℃），适应扬尘、小雨、野外作业。

o长续航：内置锂电池，8–12 小时连续工作，支持热插拔。

o专业软件：WaysView 采集 / 处理，兼容 ReflexW，支持 2D/3D 成像与报告。

• 关键技术参数

1. 天线系统

• 中心频率：100 MHz（宽带脉冲，屏蔽式偶极子，抗干扰强）

• 天线结构：收发一体 / 分离可选，尺寸0.4–0.6m，轻量化、易携带

• 带宽：宽频设计，提升信噪比与目标区分度

2. 探测性能

• 探测深度：干燥砂土8–12m；潮湿黏土 / 高导电地层3–6m

• 分辨率：0.1–0.2m，可识别 DN100 + 管线、裂缝、空洞、软弱夹层

• 扫描模式：连续测量，采样点数1024，采样频率200KHz，时窗最大500ns

• 适配平台：推车、手持、车载、无人机，满足不同移动速度

3. 主机与无线 / 供电

• 无线：WiFi + 蓝牙双模，断网自动离线存储（SSD/SD 卡），恢复后自动补传

• 防护：IP65，工业级加固，抗摔、防尘、防水溅

• 供电：内置锂电池，8–12 小时，支持热插拔，野外无市电无忧

4. 软件与数据处理（WaysView）

• 采集：Windows/Android 双平台，实时剖面显示、现场标注

• 处理：滤波、增益、速度分析、偏移归位、层位拾取、时深转换

• 输出：兼容行业通用格式，生成 2D 剖面图、3D 模型、标准化报告

• 典型应用场景

1. 市政管线探测：给水、排水、燃气、电力、通信管线定位与埋深测量

2. 道路 / 铁路检测：路基空洞、脱空、软弱夹层、翻浆冒泥隐患排查

3. 隧道超前预报：掌子面前方0–30m破碎带、溶洞、富水区探测

4. 建筑与考古：地基病害、地下构筑物、古城墙 / 古墓无损勘探

5. 水利与环境：堤坝渗漏、防渗层破损、垃圾填埋场边界探测

• 100MHz vs 25/50MHz 核心对比
